3.CVT的工作原理

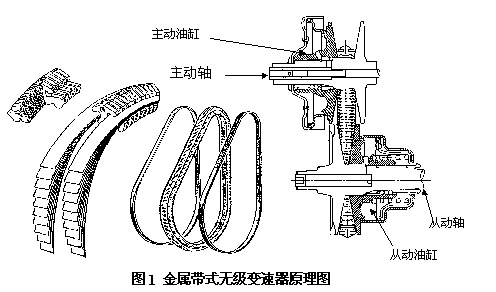

CVT的主要結構和工作原理如圖1所示，該系統主要包括主動輪組、從動輪組、金屬帶和液壓泵等基本部件。金屬帶由兩束金屬環和幾百個金屬片構成。主動輪組和從動輪組都由可動盤和固定盤組成，與油缸靠近的一側帶輪可以在軸上滑動，另一側則固定�？蓜颖P與固定盤都是錐面結構，它們的錐面形成V型槽來與V型金屬傳動帶嚙合。發動機輸出軸輸出的動力首先傳遞到CVT的主動輪，然后通過V型傳動帶傳遞到從動輪，最后經減速器、差速器傳遞給車輪來驅動汽車。工作時通過主動輪與從動輪的可動盤作軸向移動來改變主動輪、從動輪錐面與V型傳動帶嚙合的工作半徑，從而改變傳動比�？蓜颖P的軸向移動量是由駕駛者根據需要通過控制系統調節主動輪、從動輪液壓泵油缸壓力來實現的。由于主動輪和從動輪的工作半徑可以實現連續調節，從而實現了無級變速。
在金屬帶式無級變速器的液壓系統中，從動油缸的作用是控制金屬帶的張緊力，以保證來自發動機的動力高效、可靠的傳遞。主動油缸控制主動錐輪的位置沿軸向移動，在主動輪組金屬帶沿V型槽移動，由于金屬帶的長度不變，在從動輪組上金屬帶沿V型槽向相反的方向變化。金屬帶在主動輪組和從動輪組上的回轉半徑發生變化，實現速比的連續變化。
汽車開始起步時，主動輪的工作半徑較小，變速器可以獲得較大的傳動比，從而保證驅動橋能夠有足夠的扭矩來保證汽車有較高的加速度。隨著車速的增加，主動輪的工作半徑逐漸減小，從動輪的工作半徑相應增大，CVT的傳動比下降，使得汽車能夠以更高的速度行駛。
